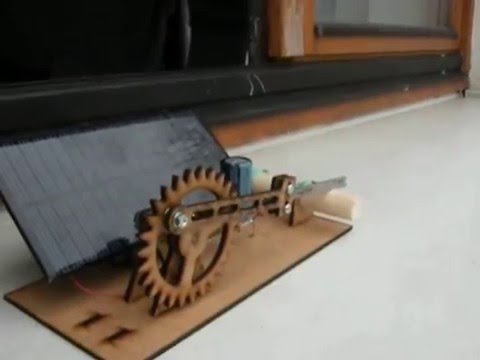

Prawie bezużyteczna maszyna

Znalazłem fajną stronę z ciekawymi projektami (www.tinkerlog.com) i mam zamiar zrobić sobie zabawkę wykorzystującą energię słoneczną (The Almost Useless Machine).

W projekcie wykorzystuje się silnik słoneczny, czyli układ sterujący rozładowaniem energii zmagazynowanej w kondensatorze, a pochodzącej z ogniwa fotowoltaicznego. Ponieważ wydajność prądowa takiego pojedynczego ogniwa jest mała, zatem układ uruchamia silnik elektryczny po odłożeniu się odpowiedniego napięcia na kondensatorze. Swój silnik słoneczny będę budować w oparciu o model z diodą Zenera, ponieważ oryginalny pomysł wykorzystuje układ 1381, którego w Polsce nie mogłem znaleźć. Wartość diody Zenera powinna być tak dobrana, aby napięcie wynosiło ok 70 % napięcia z ogniwa słonecznego podczas zwykłego słonecznego dnia. W moim przypadku to będzie 0,70 x 9 V = ~6,2 V.

Do budowy wykorzystałem:

• Śruby M3 x 10mm
• 2 śrubki M1.6 x 5mm
• mikro silnik
• tranzystory NPN bc338, PNP bc328
• dioda Zenera 6V2
• rezystor 2,2KOhm
• kondensator elektrolityczny 10000uF 16V
• fotoogniwo 9V 150mA
• 2 łożyska MR83ZZ 3 x 8 x 3mm

Elementy drewniane są wycięte laserem w płycie HDF 3mm. Plik z elementami znajduje się tutaj.
Chcę tu podziękować autorowi oryginalnego projektu Alexowi Weberowi za pomoc i inspirację :).
